POWER+GENERATORとは？
ABOUT POWER+GENERATOR
ABOUT POWER+GENERATOR

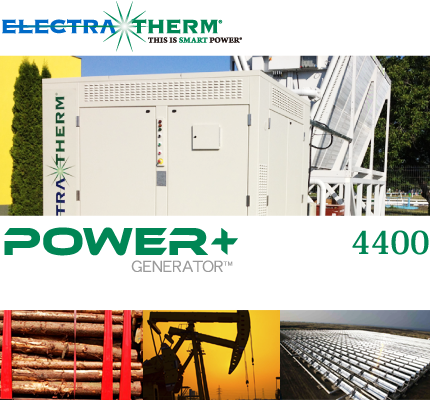

エレクトラサーモ社のPOWER+GENERATORはオーガニックランキンサイクル(ORC)と独自の技術により燃料を使用せずCO2の排出もないクリーンな電気を低温の廃熱から作り出します。
POWER+GENERATORは従来の同軸回転型のタービンではなく、より画期的なツインスクリュー式膨張機の使用により、効率的で環境にやさしいクリーンな電気を作り出します。エレクトラサーモ社のツインスクリュー式膨張機は小規模のORC発電機に有効であり、機器全体の小型軽量化、そして低速運転による騒音の削減を可能にしました。また熱源の変化による作動媒体の相変化、負荷の変化にも柔軟に対応し、ギアーボックスや潤滑ポンプも必要なく経済的にも優れています。
エレクトラサーモ社の卓越した技術と特許認定されたツインスクリュー式膨張機は化石燃料からではなく廃熱からの効率的な発電を可能にし、米国や欧州をはじめ世界各国で50台以上、46万時間(2015/11現在)の稼働実績を誇っております。
そして2016年初頭、日本にてPOWER+GENERATORの取り扱いが三光電機施工のもと始まります。

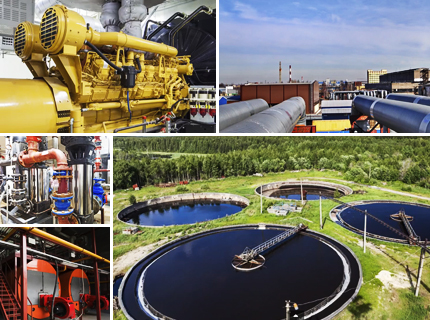

廃熱発電とは、排出され大気中や水中に廃棄される熱を利用した発電方法です。エレクトラサーモ社のPOWER+GENERATORは多様な熱源から電力を取り出せます。
・設置型内燃機関
・バイオマス、バイオガス
・ボイラー廃熱
・オイルガス地熱
・太陽光 etc…

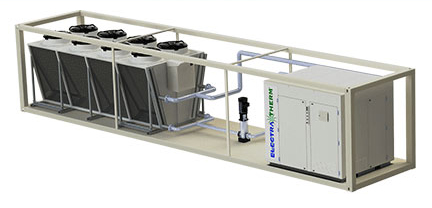

エレクトラサーモ社のPower+Generatorは単体、及び冷却装置付随のターンキー型があります。
●寸法：2.4m(幅)×2.4m(奥)×2.3m(高)
●重量：3,600kg
●現場に合わせた設計が可能
●屋内・野外用
●寸法：12m(幅)×2.4m(奥)×2.6m(高)
●重量：9,400kg
●ラジエーター使用のため保守が簡易
●基礎工事不要
エレクトラサーモ社 冷却水型
| 熱源条件 | 熱水温度 | [℃] | [77-116] |
| 注入熱量 | MMBTU/hr | 1.37-2.94 | |
| [kWth] | [400-860] | ||
| 流量 | [1/s] | [3.2-12.6] | |
| 冷却水条件 | 冷却水温度 | [℃] | [4-65] |
| 取出し熱量 | MMBTU/hr | 1.30-2.72 | |
| [kWth] | [380-795] | ||
| 流量 | [1/s] | [13.9] | |
| 液体ループ ラジエーター |
周囲温度 | [℃] | [11] |
| 取出し熱量 | MMBTU/hr | 1.30-2.72 | |
| [kWth] | [380-795] |
| 出力 | 65kW@400V/3相 50/60Hz |
| 周囲温度 | 0-38℃ |
| 力率矯正 | 0.9-1(電気環境による) |
| 高調波歪率 | 2%(電圧)、10%(電流) |
| 排気 | ゼロ(密閉バイナリー回路) |
| 冷却液配管 | ASME、CE 規格 |
| タービン | ツインスクリュー式膨張機 |
| 発電機 | 誘導発電機(非ブッシュ型) |
| 熱交換器 | コンパクト真鍮プレート型 |
| 耐用期間 | 20年 |
| 潤滑油 | 動作液混合方式 |
| 過渡電圧・サージ抑制 | 標準装備 |
| 系統保護リレー | 外部保護回路装備 |
| 動作媒体 | HFC-245fa(不活性ガス) |
| 熱水温度 | 77-116℃ |
| 冷却水温度 | 4-65℃ |
| 制御方式 | 独自の制御ロジックにより詳細制御が可能 |
| 電源盤・筺体 | NEMA 3R 屋外仕様/IP54環境仕様 準拠 |
